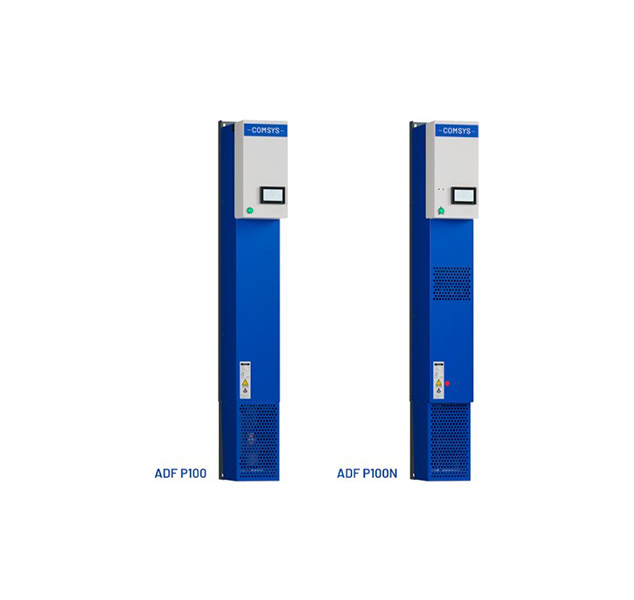

ADF P100

O filtro ativo ADF P100 oferece enormes vantagens em um formato compacto. Com seu tamanho reduzido e excelente custo-benefício, o ADF P25 oferece o mesmo desempenho de seu irmão maior ADF P300.



Comsys AB não assume nenhuma responsabilidade pelo uso de qualquer produto descrito e reserva-se igualmente o direito de efetuar alterações em qualquer momento sem aviso prévio, a fim de melhorar e confeção e fornecer os melhores produtos possíveis.



Visão Geral

Assim como seu irmão maior, o ADF P100 é ultra eficiente e de fácil uso. No entanto, o formato de montagem na parede entrega uma solução com um custo mais econômico e permite a utilização da tecnologia ADF nas aplicações em que o ADF P300 não pode acessar.

O ADF P100 tem uma corrente de compensação nominal de 70 a 130 A RMS (trifásico, 480V), 100A RMS (trifásico + neutro, 415V), e 90 A RMS (trifásico, 690V). Está disponível em uma gama de tensão de 208 a 609V RMS nominal, quatro (4) cabos para 415 V RMS. O design alto e estreito permite que o ADF P100 seja usado em aplicações onde o espaço seja reduzido.

O ADF P100 pode ser comissionado usando o WEB USER INTERFACE (WUI) chamado ADF Dashboard. Nenhum software especial precisa ser instalado no Notebook para realizar o comissionamento, e tudo que é necessário para realizá-lo é um Notebook com porta Ethernet, um cabo de Ethernet e um web browser atualizado.

A interface HMI-3 opcional disponibiliza uma interface gráfica para o comissionamento, operação e gerenciamento de sistemas. O equipamento padrão inclui um botão que pode iniciar e parar o sistema.

Além da WUI, também é possível realizar a comunicação com o equipamento utilizando o protocolo Modbus TCP (uma chave de licença é necessária). Você pode iniciar/parar o sistema, ler os dados da qualidade de energia, mudar os parâmetros de controle e configurações via Field Bus.

Esta funcionalidade flexível permite a integração num sistema de controle e gerenciamento superior como um PLC ou sistema SCADA, tornando possível alterar parâmetros ou mudar a compensação dos conjuntos em tempo real. Isso é útil, por exemplo, em aplicações marítimas e de sistemas geradores. Outras interfaces Field bus (como a Profibus e Profinet) também estão disponíveis sob consulta.

Características

Cada filtro ativo ADF P100, é customizado para maximizar a performance em cada aplicação. As características comuns que todo o sistema compartilhado inclui:

Características da Aplicação

  • Compensação dinâmica de VAR
  • Eliminação de harmônicas
  • Balanceamento de Carga

Características de Controle

  • Compensação de harmônicas totalmente personalizável
  • Vários ADF P100 podem ser combinados para maior potência
  • Insensível às condições da rede
  • Modo inativo durante carga baixa (Standby)
  • Não sobre carregável
  • Baixo tempo de resposta
  • Painel de controle do ADF WUI (Interface de utilizador Web)
  • Suporte de frequência de rede flutuante

Características Físicas

  • Sistema de invólucro padrão, grau de proteção IP20, IEC50298, IEC60529, IEC50102
  • Elevada capacidade de curto-circuito
  • Instalação simples
  • Design modular e escalável

Aplicações

O ADF P100 é compatível com todos os sistemas trifásicos de baixa tensão. Ele elimina automaticamente harmônicas em uma ampla variedade de aplicações.

Além disso, o ADF P100 pode ser adaptado a aplicações não usuais solicitando uma aplicação especial. Abaixo algumas aplicações típicas incluídas:

  • Sistemas de Drive;
  • Aplicação da bomba;
  • Construções comerciais e escritórios;
  • Equipamentos médicos;
  • Cargas Industriais;
  • Sistema UPS;
  • Ventiladores;



Tensão

ADF P100

  • Modelo 50/480 – 480 V (208 – 480 V)
  • Modelo 75/480 – 480 V (208 – 480 V)
  • Modelo 90/480 – 480 V (208 – 480 V)
  • Modelo 120/480 – 480 V (208 – 480 V)
  • Modelo 150/480 – 480 V (208 – 480 V)
  • Modelo 90/690 – 690 V (480 – 690 V)



ADF P100N

  • Modelo 100/415 – 415 V (208 – 415 V)





Download do manual - ADF P100 e ADF P100N
